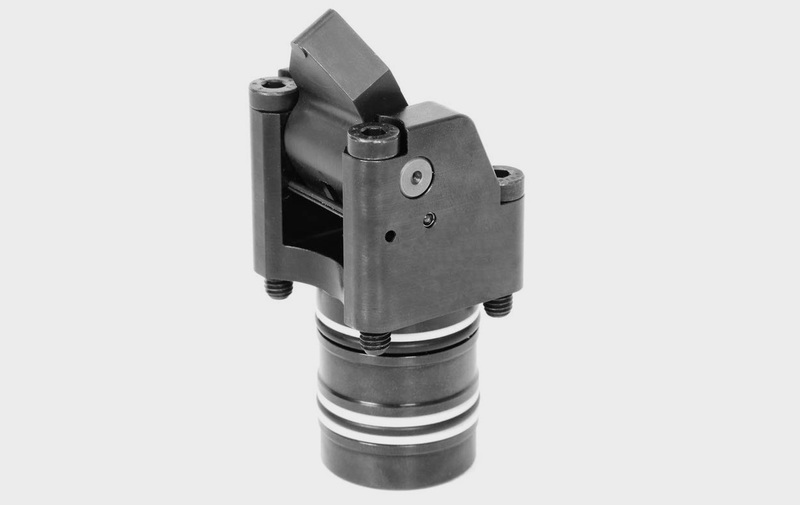

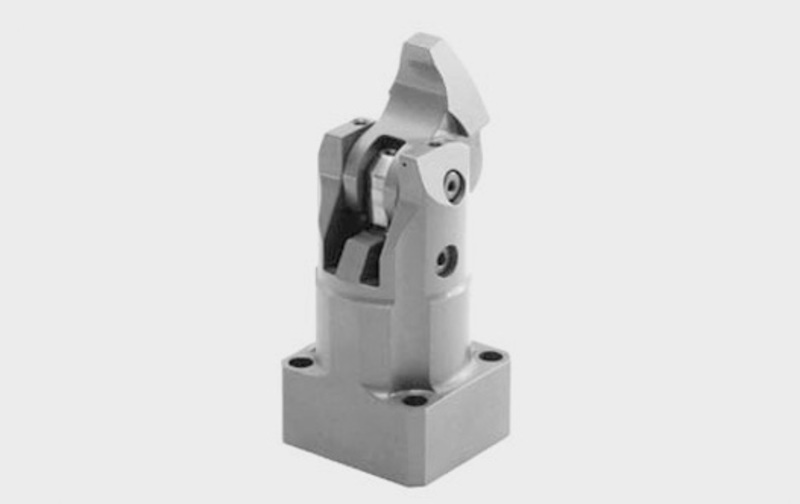

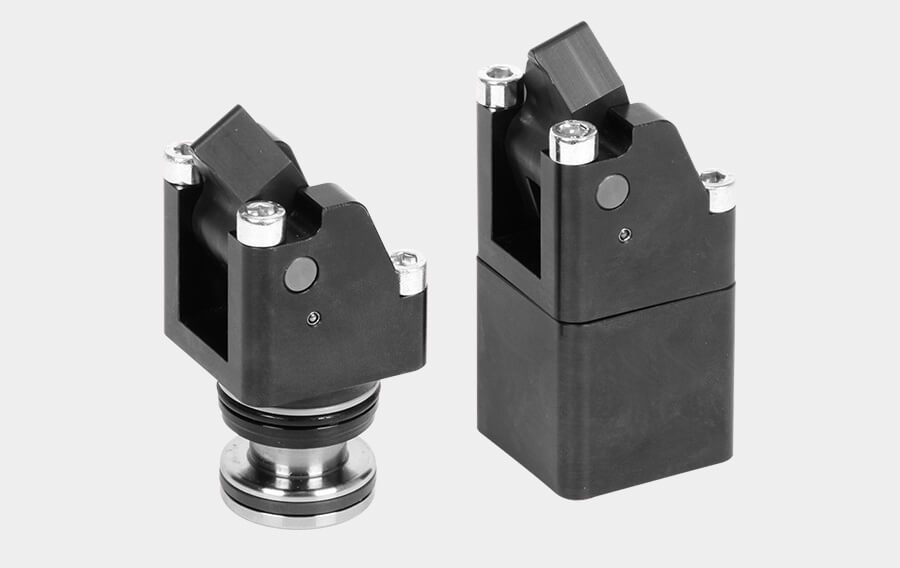

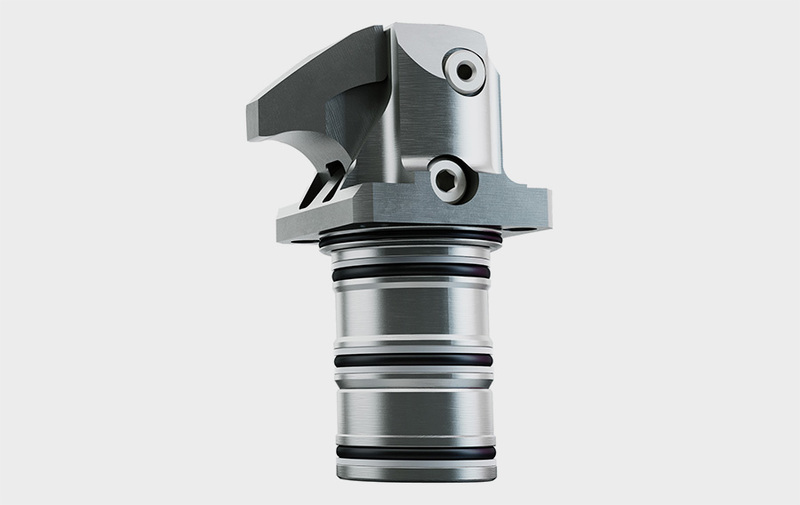

Le staffe di bloccaggio a leva e a leva snodata con staffetta ribaltabile sono prodotti robusti ed estremamente affidabili, capaci di generare elevate forze di bloccaggio in spazi estremamente ridotti. I sistemi di bloccaggio a leva consentono di disimpegnare l’area di carico e scarico del pezzo, per agevolare la manipolazione dello stesso prima e dopo la lavorazione.

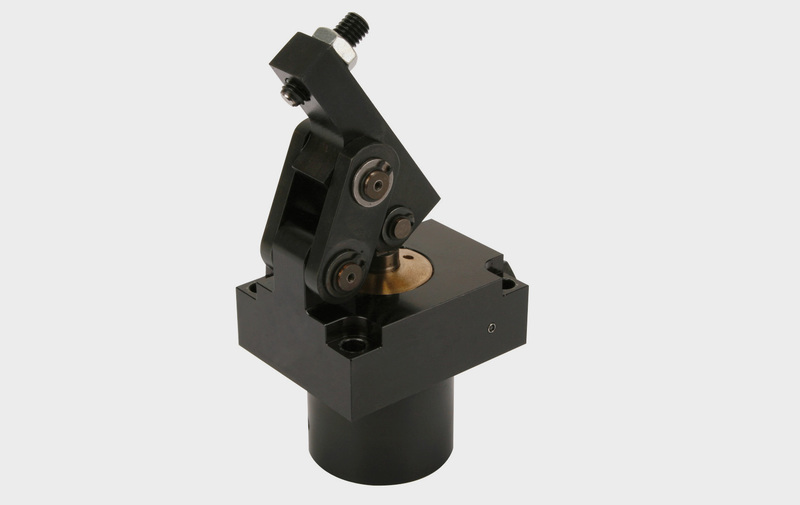

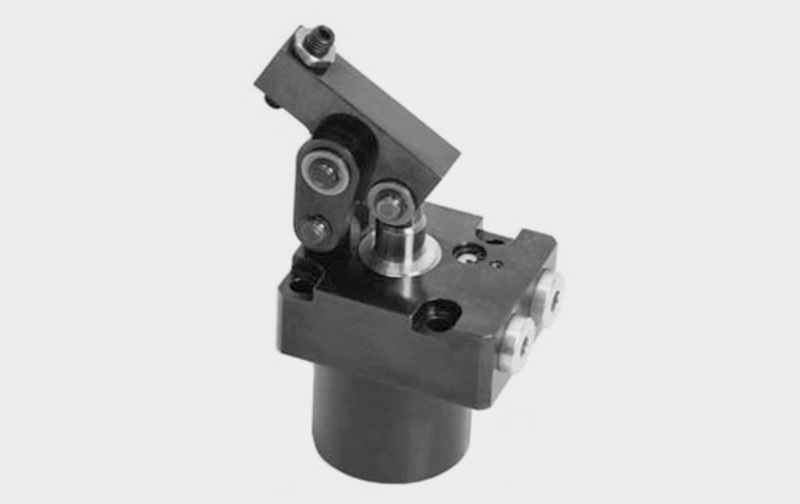

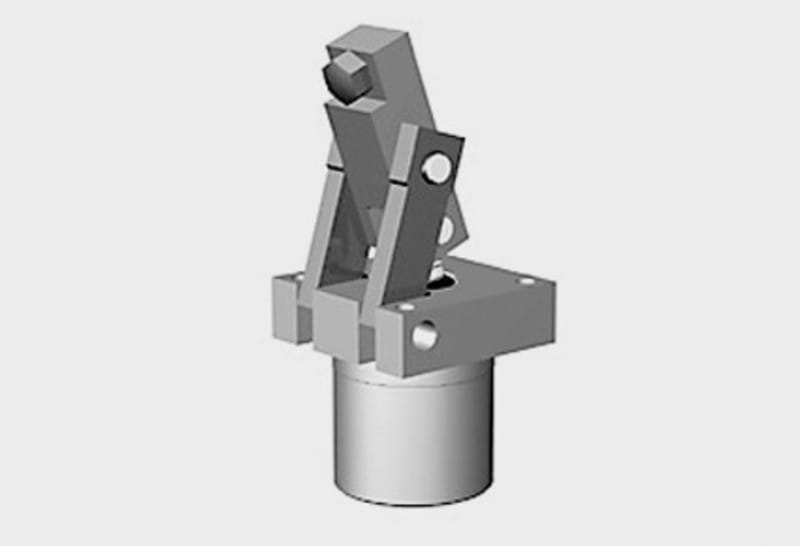

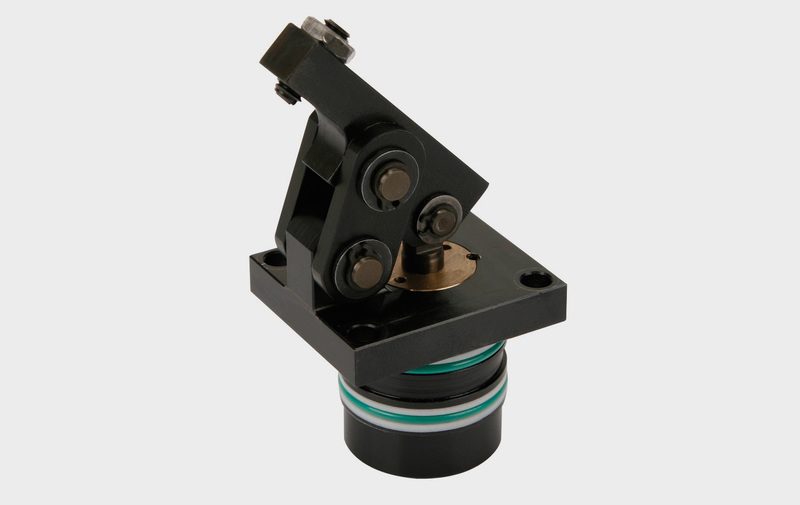

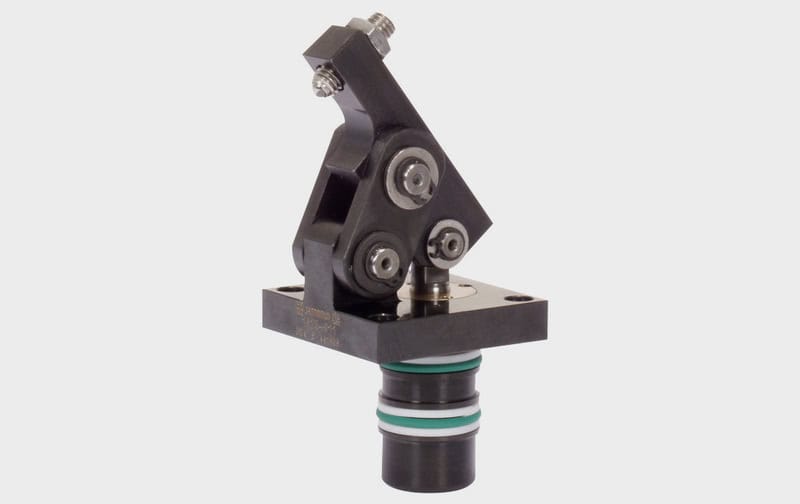

La staffa di bloccaggio a leva snodata è un dispositivo di serraggio idraulico con numerose possibilità di montaggio e di collegamento idraulico. Con la leva di bloccaggio arretrata l’attrezzatura può essere caricata e scaricata senza ostacoli. Come superficie di bloccaggio è sufficiente una nicchia nel pezzo, leggermente più larga della leva di bloccaggio. La particolare cinematica permette un bloccaggio dei pezzi sensibili alle deformazioni praticamente esente da forze trasversali.

• Campo di forze di bloccaggio: da 2,2 a 21,5 kN

• Corsa di bloccaggio: da 3 a 7 mm

• Massima pressione di esercizio: da 70 a 250 bar

Tra i vantaggi della staffa di bloccaggio a leva snodata ROEMHELD ci sono:

• Costruzione compatta
• Corpo parzialmente incassabile
• Adduzione dell’olio a scelta con raccordi filettati
• Carico e scarico dell’attrezzatura senza alcun impedimento
• Leva di bloccaggio in grado di inserirsi in nicchie ristrette
• Possibilità di bloccaggio senza forze trasversali
• Leva di bloccaggio adattabile al pezzo
• Meccanismo della leva facile da pulire
• Bordo raschiante metallico di serie
• Guarnizioni FKM di serie
• Controllo opzionale induttivo o pneumatico della posizione di sbloccaggio e dell’intervallo di bloccaggio
