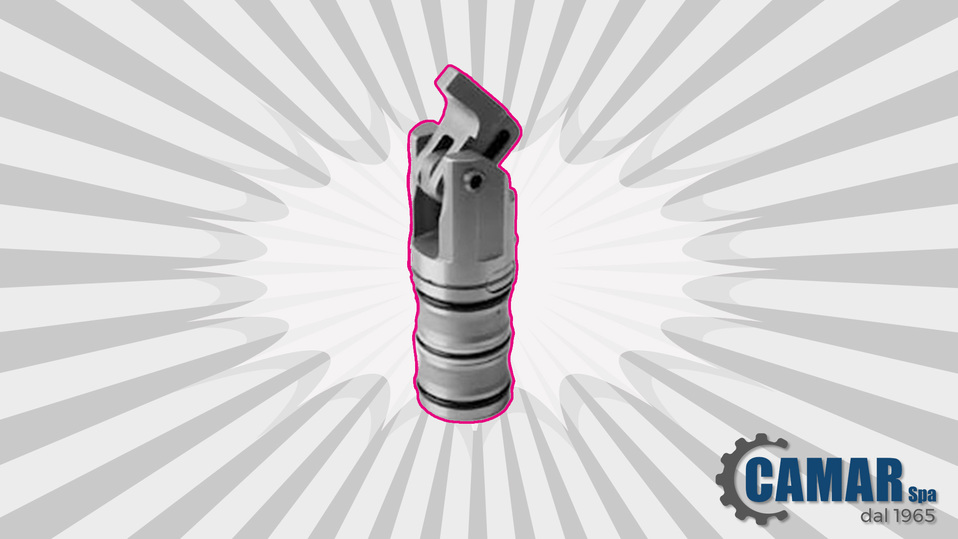

Mini elemento di bloccaggio compatto ROEMHELD B18271 con leva ribaltante, versione a incasso, forza di serraggio1,3 kN, a doppio effetto.
Pressione massima di esercizio 200 bar.
Questo mini-cilindro compatto, appartenente alla famiglia dei sistemi di bloccaggio a leva ribaltante, permette di bloccare pezzi in nicchie minime, agevolando quindi il carico e lo scarico del pezzo grazie alla rotazione a 90° della leva di bloccaggio a cui segue una corsa lineare.
In questo modo la superficie da lavorare risulta la più ampia possibile, rendendo questo sistema di serraggio estremamente allettante.
Pur essendo minuscolo, la forza di bloccaggio risulta molto elevata.
Questo mini-cilindro unico nel suo genere permette di realizzare soluzioni di bloccaggio che altri staffaggi, in quanto più grandi, non consentirebbero.
Caratteristiche:
- Diametro pistone 14 mm
- Corsa di ribaltamento a cui segue una corsa utile lineare da 4,5 a 8 mm
- Forza nominale con leva standard (200 bar) 1,3 kN
Vantaggi:
- Dimensioni minime (Ø del corpo soli 22 mm)
- Corpo parzialmente incassato
- Montaggio con ingombro minimo tramite sistema di fissaggio brevettato
- Corpo orientabile di 360° nella sede di incasso
- Montaggio senza tubi
- Bloccaggio del pezzo senza forze trasversali
- Leva di bloccaggio di larghezza contenuta
- Bordo raschiante metallico
- Posizione di montaggio a piacere
- Elevata forza di bloccaggio di oltre 100 kg a 200 bar
