NUOVI MOLTIPLICATORI CON VALVOLE DI CONTROLLO

La gamma di moltiplicatori miniBOOSTER è in continua crescita! Sono ora disponibili i moltiplicatori con valvole di controllo, studiati per offrire la massima flessibilità di impiego e aggiungere funzionalità ai soli moltiplicatori, il tutto in un formato estremamente compatto

I moltiplicatori con valvole di controllo integrate miniBOOSTER sono dei veri e propri “mini-sistemi”, in quanto uniscono al moltiplicatore una o più valvole aggiuntive, analogamente a come accade nei più grandi sistemi M-HC-011 o M-HC-013. Rispetto ai fratelli maggiori, non in tutte le varianti viene offerto il blocchetto con il bypass, quindi il grande vantaggio è costituito dalla miniaturizzazione dell’insieme moltiplicatore e gruppo valvola.

Moltiplicatori con valvola direzionale

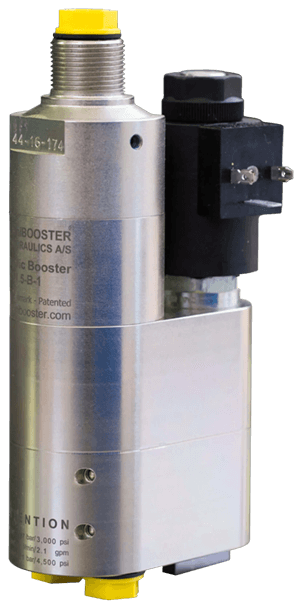

Il nuovissimo miniBOOSTER HC21 offre di serie una valvola direzionale (DCV), disponibile in numerose varianti circuitali: “H”, “h” o “4/2”. Tale valvola è ordinabile in versione manuale o elettrica, per la massima flessibilità di utilizzo.

HC21 Valvola direzionale Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: B Peso: 3,2 kg

Moltiplicatori con valvola riduttrice di pressione


Sono disponibili numerose versioni (in acciaio zincato o inossidabile), tutte dotate di valvola riduttrice di pressione (PRV) in ingresso. Tale valvola ha lo scopo di proteggere il moltiplicatore contro colpi d’ariete e pressioni superiori ai 200 bar, che potrebbero danneggiarlo. È anche possibile selezionare un orifizio opzionale per limitare la portata in ingresso.

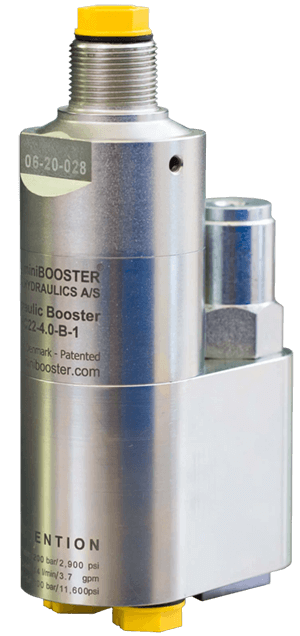

	HC22 Valvola riduttrice di pressione Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: A, B, G Peso: 2,3 kg
	HC22W Valvola riduttrice di pressione Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio inossidabile Versioni valvole DV: A, B, G Peso: 2,3 kg

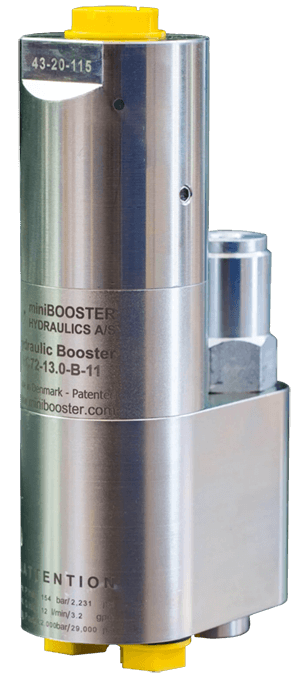

	HC72 Valvola riduttrice di pressione Rapporto di moltiplicazione “i”: da 4,0 a 25,0 Pressione massima OUT: 2.000 bar Materiale: acciaio zincato Versioni valvole DV: A, B, G Peso: 2,8 kg
	HC72W Valvola riduttrice di pressione Rapporto di moltiplicazione “i”: da 4,0 a 25,0 Pressione massima OUT: 2.000 bar (viscosità > 5 cSt) Pressione massima OUT: 1.000 bar (viscosità < 5 cSt) Materiale: acciaio inossidabile Versioni valvole DV: A, B, G Peso: 2,5 kg

Moltiplicatori con valvola di controbilanciamento


Anche in questo caso troviamo numerose versioni disponibili (in acciaio zincato o inossidabile), tutte dotate di una valvola di controbilanciamento. Tale valvola permette di far muovere l’olio senza impedimenti, fintanto che non è necessario far aumentare la pressione. Non appena l’utilizzatore necessita di una pressione elevata, il moltiplicatore entra in funzione, grazie alla chiusura della valvola, che vi dirotta il flusso di olio.

	HC25 Valvola di controbilanciamento Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: A, B Peso: 2,3 kg

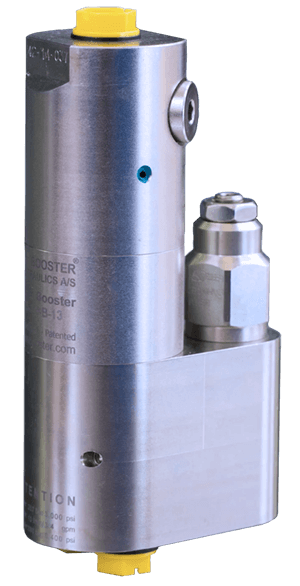

	HC25W Valvola di controbilanciamento Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio inossidabile Versioni valvole DV: A, B Peso: 2,3 kg

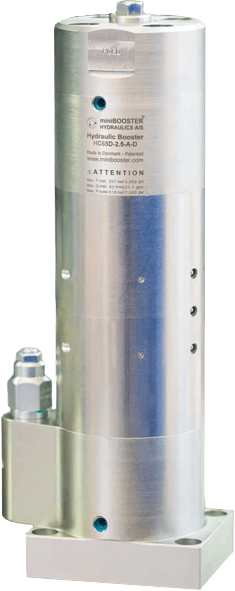

	HC65D-D Valvola di controbilanciamento Rapporto di moltiplicazione “i”: da 1,2 a 8,2 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: A, B Peso: 21,0 kg
	HC75 Valvola di controbilanciamento Rapporto di moltiplicazione “i”: da 4,0 a 25,0 Pressione massima OUT: 2.000 bar Materiale: acciaio zincato Versioni valvole DV: A, B Peso: 2,8 kg

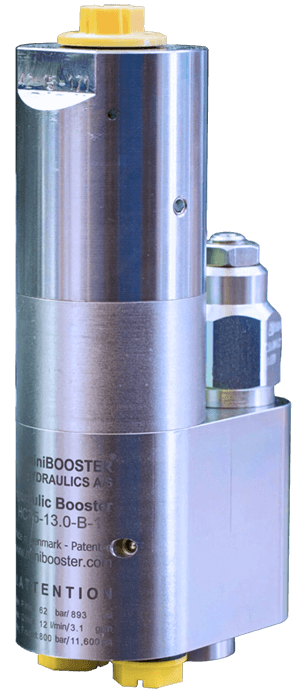

	HC75W Valvola di controbilanciamento Rapporto di moltiplicazione “i”: da 4,0 a 25,0 Pressione massima OUT: 2.000 bar Materiale: acciaio inossidabile Versioni valvole DV: A, B Peso: 2,5 kg

Moltiplicatori con valvola di controbilanciamento e valvola limitatrice


Il moltiplicatore HC225 unisce le specifiche e le caratteristiche dei moltiplicatori con singola tipologia di valvola, mantenendo però un formato molto compatto. Sono inoltre disponibili versioni con una singola o più uscite in alta pressione.

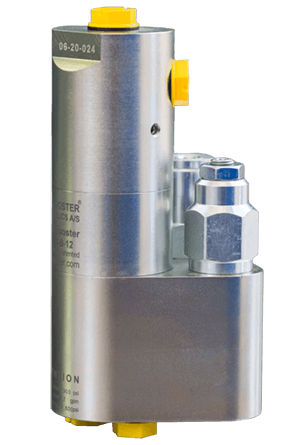

HC225 Valvola di controbilanciamento e riduttrice di pressione Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: A, B Peso: 3,0/3,3 kg

Moltiplicatori con valvola limitatrice di pressione


Attualmente è possibile ordinare un moltiplicatore basato sul noto HC3, quindi dotato di piastra con mappatura NG6 (D03).  La valvola limitatrice di serie permette di moderare la pressione sull’uscita H del moltiplicatore, garantendo che l’utilizzatore non riceva mai olio a pressioni superiori a 500 bar (o al valore scelto dal Cliente).

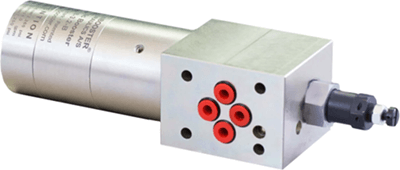

HC38 Valvola limitatrice di pressione Rapporto di moltiplicazione “i”: da 1,2 a 25,0 Pressione massima OUT: 800 bar Materiale: acciaio zincato Versioni valvole DV: A, B Peso: 3,0/3,3 kg

Ulteriori informazioni sui nuovi moltiplicatori con valvole di controllo in acciaio zincato o inossidabile sono scaricabili dal sito CAMAR. Per informazioni approfondite non esitate a contattarci!
