Con il sistema di bloccaggio Flexline-R Green Edition ROEMHELD presenta una nuova variante del suo robusto sistema di bloccaggio rapido Flexline-R per utensili di pressatura, progettata specificamente per il funzionamento con tensione continua di 24 Volt. La Green Edition, a parità di alimentazione, si contraddistingue per la semplicità di progettazione e installazione, per l’idoneità all’uso in tutto il mondo e per il funzionamento con bassa tensione (24 V CC), per una maggior sicurezza).
Utilizzabile su quasi tutte le presse
Il cuore dell’innovazione è il motore a corrente continua da 24 volt, che sostituisce il motore a corrente alternata da 120 o 400 volt della versione originale. La bassa tensione di sicurezza semplifica notevolmente la progettazione e rende il componente compatibile con quasi tutte le presse in tutto il mondo. In questo modo non è necessario ricorrere a un convertitore di tensione aggiuntivo o all’adattamento alle reti elettriche specifiche del paese.
La nuova versione è destinata sia ai produttori che equipaggiano nuovi impianti di pressatura, sia agli utenti che desiderano aggiornare gli impianti esistenti attraverso un retrofit.
Prestazioni analoghe a Flexline-R

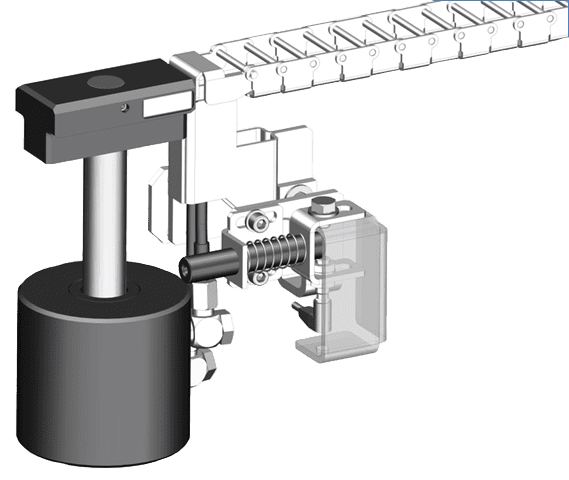

Nell’uso pratico, la Green Edition funziona esattamente come la versione standard. Un motore elettrico compatto muove automaticamente la catena di traslazione, disponibile a scelta con lunghezza di 660 mm o 1.100 mm. Il cilindro a pistone cavo fissato ad essa con una flangia ridisegnata viene spostato tra la posizione di parcheggio e il bordo di bloccaggio dell’utensile. I tubi idraulici e i cavi elettrici vengono convogliati contemporaneamente attraverso la catena push-pull. Attraverso una sensoristica integrata è possibile monitorare diversi dati di posizionamento. Come la versione originale Flexline, anche quella nuova si contraddistingue per la struttura compatta, la facilità di manutenzione e il peso ridotto.
Per linee di presse automatizzate
Flexline-R Green Edition si basa tecnicamente sul sistema compatto Flexline-R presentato di recente, con catena di trazione-spinta in acciaio inox per il bloccaggio automatico di stampi di diverse dimensioni sullo slittone della pressa.
Il sistema blocca gli utensili tramite cilindri a pistone cavo ed è stato progettato specificamente per carichi elevati e condizioni di utilizzo gravose. Pertanto, la catena di trazione-spinta è realizzata in acciaio inox saldato e dispone inoltre di battute meccaniche rinforzate e lamiere di protezione.
Le forze di bloccaggio fino a 104 kN e l’elevata velocità di traslazione rendono il nuovo sistema particolarmente adatto per il serraggio di stampi in linee di presse automatizzate, dove sono richiesti sicurezza operativa, velocità di processo e facilità di manutenzione.
Sicurezza prima di tutto
L’adozione del sistema a 24 V in corrrente continua offre numerosi vantaggi. In primo luogo la maggior sicurezza, in quanto si opera a bassa tensione. In seconda battuta la stragrande maggioranza delle macchine è dotata di utenze a 24 V CC, ad esempio per l’azionamento delle elettrovalvole. Questo permette di eliminare l’ambiguità di alimentazione che può esistere in impianti installati in varie parti del mondo. Laddove non ci si voglia preoccupare di tensioni, alimentazioni monofase o trifase e frequenze di lavoro, il sistema a 24 V è la risposta corretta.
Sempre in materia di sicurezza Hilma ha lavorato duramente per irrobustire ulteriormente un sistema ultracollaudato (la gamma Flexline esiste da oltre 30 anni) e offrire di serie i sensori di posizione stampo (S1) e parcheggio (S2). Solo le posizioni addizionali di fine catena (S3) o posizione intermedia (S4) sono proposte come opzioni, in quanto la catena in acciaio è sufficientemente robusta.
