Unità ribaditrici radiali standard
Edizione 07-2021
Unità ribaditrici radiali standard
Edizione 07-2021
REF: CAT1228
Le unità ribaditrici radiali FMW Friedrich RE e NE vantano una gamma ad ampio spettro, capace di soddisfare praticamente ogni esigenza. Le unità possono essere pneumatiche o idrauliche a seconda della taglia scelta. Tutte le unità possono essere dotate di sensori di corsa, per poter essere utilizzate con il controllore di processo Nietcontrol 3.

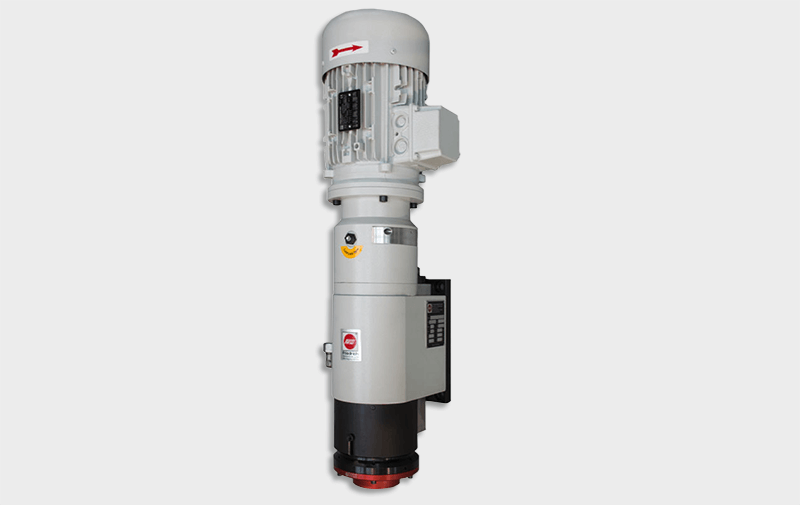

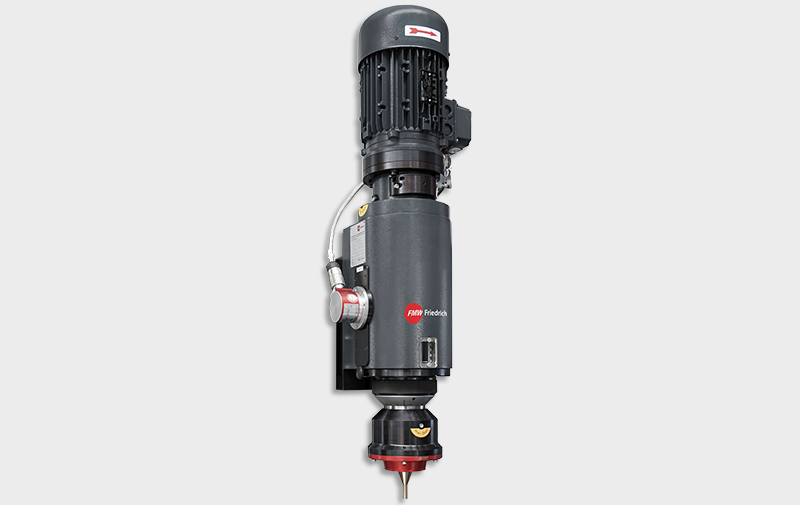

| Modello | NE0-A | RE100 | RE100S | NE2-K | NE300 | NE400 | NE430 | NE210 | NE510 |
| Gambo rivetto(1) max. Ø [mm] | 3,5 | 6 | 7 | 10 | 12 | 14 | 16 | 10 | 20 |
| Pressione pneumatica [bar] | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 | 1-8 | – | – |
| Pressione idraulica [bar] | – | – | – | – | – | – | – | 10-70 | 10-70 |
| Spinta di ribaditura max.(2) [kN] | 1,8 | 6,5 | 8,2 | 12 | 16 | 25 | 30 | 12 | 40 |
| Corsa di lavoro [mm] | 5-50 | 5-30 | 5-30 | 5-50 | 5-40 | 5-40 | 5-40 | 5-50/80 | 5-50/72 |
(1) Acciaio 370 N/mm2 (St. 37)
(2) Max. forza di ribaditura in kN
